HOME >> 工法/巨大岩塊固定工法

従来の技術では不可能だった、
1,000t以上の岩塊も斜面に固定。

  • 1,000t以上の岩塊に対応できます。
  • 部材と機械が軽量なので、施工が容易で工期も短い。
  • 立木の伐採、斜面整形は必要なく自然を大切にします。

対象となる、不安定岩塊に設置したロックアンカーと、上部の安定した斜面に設置したUBロープアンカーをハンガー索・連結索で接続し、UBロープアンカーの引抜耐力で、対象岩塊の滑動や転倒を抑止する工法です。

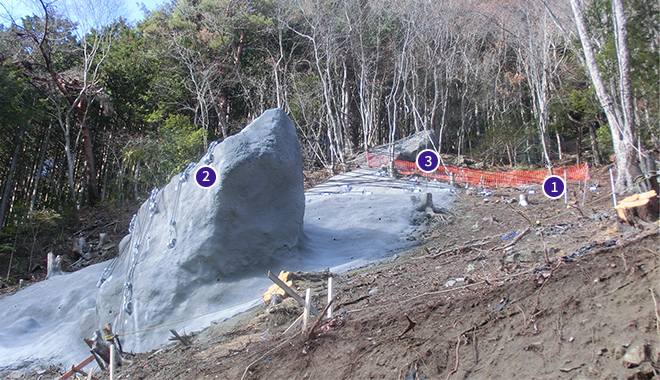

構造・特徴


①UBロープアンカー

UBロープアンカーは、地盤条件に応じて2種類のアンカーより選択可能です。
対象となる、不安定岩塊の上部、安定した斜面にUBロープアンカーを設置します。
柔軟性・屈曲性に優れたワイヤロープ体の構造と、抵抗板・抵抗ピンにより、頭部変位を抑止して高い引抜耐力を発揮することができます。

型式 表土の有無 地盤条件 削孔長 適用
SDタイプ
(自穿孔式)

(0.5m以上)
表土+岩盤 0.9m(※)〜 表土50cm以上かつ孔壁が自立しない場合に適する。
PBタイプ
(他穿孔式)
岩盤 1.4m 孔壁が自立する場合に適する。

(※)表土を0.3m除去した後、(アンカー長-0.1m)の削孔長を確保する。
アンカー最低長は1.0m、最低定着長は0.8mとする。

UBロープアンカーSDタイプ UBロープアンカーPBタイプ

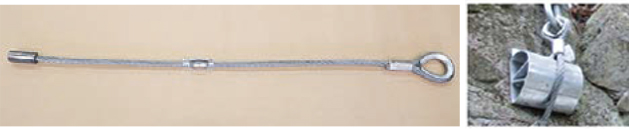

②ロックアンカー

ロックアンカーは、岩質により長さを変えることができます。
対象となる不安定岩塊へ、ロックアンカーを設置します。 UBロープアンカー同様、柔軟性・屈曲性に優れたワイヤロープ体の構造です。

≪選定の目安≫
・硬岩・軟岩 アンカー長1.6m(削孔長1.1m)
・風化岩 アンカー長2.1m(削孔長1.6m)


③ハンガー索・連結索・連結金具・荷重分散金具

UBロープアンカーとロックアンカーは、ハンガー索・連結索・連結金具・荷重分散金具を介して接続します。
対象岩塊や地形によって、UBロープアンカーとロックアンカーの設置距離が延びる場合は、ハンガー索の長さを延伸(標準10m~+5m毎)することで調整可能です。

ハンガー索・連結索/連結金具(UBロープアンカー)/連結金具(ロックアンカー)/荷重分散金具

実験

実験状況

荷重分散金具を介して折り返した1本の連結索を、2本のUBロープアンカーに接続して緊張力を掛けた際の荷重が、UBロープアンカーへ均等に掛かることを確認しています。

荷重分散金具実験

実験結果

荷重分散の割合グラフ(左側)
荷重分散の割合グラフ(左側)
